一、工作原理

1.工作原理

柜式七氟丙烷灭火装置，采用电磁阀作为驱动装置，启动性能可靠;当火灾控测器接收到防护区火警信号后，报警控制器输出DC24V 1A直流电压，使电磁阀动作，从而将灭火剂储瓶阀门打开，七氟丙烷灭火剂通过连接软管、喷嘴向防护区内喷放灭火。

2.设计依据

性能参数表中所列保护容积是除去防护区的梁、柱、固定设备的体积后的最大净答积;性能参数表中均为单瓶组的保护容积，当防护区大于表所列数据时，可将柜体设计成双瓶组或多瓶组，即可满足防护区灭火剂用量的要求。

3.柜式气体灭火装置安装说明

3.1柜体安装

选择好柜体的安装位置，将空柜体按工作状态位置摆放好，柜体一定要背靠墙壁，使其牢固。

3.2瓶组、连接软管及喷头安装

（1）将灭火剂瓶组放入柜体，使其靠近柜体内横梁正中位置。

（2）连接软管及喷嘴安装完毕后，用钩头螺栓组及瓶箍将灭火剂瓶组箍紧。  警告!钢瓶必须安装在适当的地方，使它们不会遭受突然、意外的损坏或移动。

如果有必要，可以安装保护设施以防止钢瓶受到意外的损坏或移动!

3.3控制电源线联接及系统调试

（1）将控制电源线从柜项引入柜体内，并与灭火剂瓶组电磁阀预留接口联接;

（2）控制电源线联接完毕，即可进入系统调试( 按规定的系统调试程序进行) ;注意!系统调试完毕后拔出辅助保险销，使系统进入准工作状态。

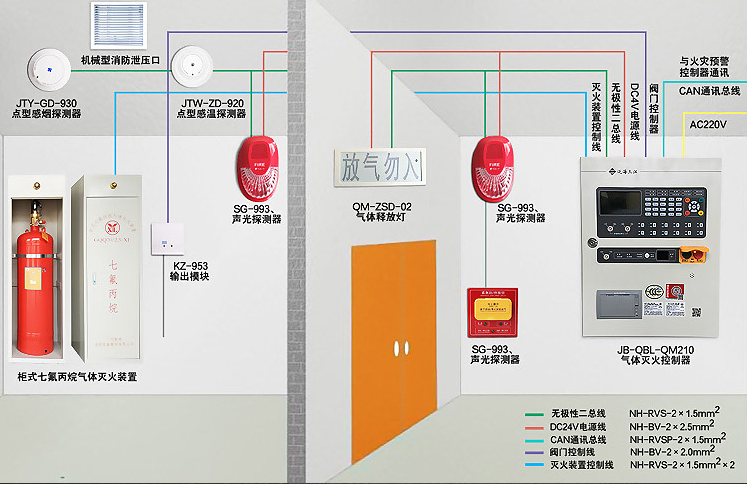

安装示意图

二、系统的检查、维护和人员培训

1.系统检查

1.1每天由经过培训l过的人员，对装置进行日常性外观及压力表示值检查。

1.2 每季度不少于一次检查压力表，指针超出绿区或使用后应委托生产厂家或经过培训并取得专业安装资格的消防工程单位进行维修。

1.3每年对灭火剂贮瓶进行称重检查一次，如果贮瓶重里下降超过总重里5%时，必须再充装或更换贮瓶;每年对电磁型灭火装置的电磁阀进行一次动作试验，合格后方可继续使用。

1.4.贮瓶应按《气瓶安全监察规程》>等相关国家标准进行定期检验，合格后才能继续使用，如有锈蚀，应对贮瓶作防锈处理。检查贮瓶的同时，按要求对所有阀件作水压强度试验。

2.系统维护

2.1灭火装置应由经过专门培训，并经考试合格的专人负责定期检查和维护。

2.2灭火装置投入使用时，应具备下列文件资料:

(1)全部技术资料和竣工验收报告。

(2)系统的操作规程。

(3)系统的检查、维护记录图表。

2.3每月应对灭火装置进行两次检查，检查内容及要求应符合下列规定:

（1）对灭火剂贮存容器、容器阀、信息反馈装置、压力显示器、连接管、

嘴、系统铁柜等全部系统组件进行外观检查。系统组件应无碰撞变形及其他机械性损伤，表面应无锈蚀，保护涂层应完好，铭牌应清晰，安全标志应完整。

（2）贮存装置的压力不应小于2.3 MPa(2.5Mpa工作压力)。

2.4每年应对灭火系统进行两次全面检查，检查内容和要求除按月检规定的检查外，尚应符合下列规定:

【1】防护区的开口情况、防护区的用途及可燃物的种类、数里、分布情况，应符合设计规定。

【2】灭火装置位置定位的合理及操作面前没杂物播放。

【3】灭火装置的喷嘴孔口，应无堵塞。

【4】对每个防护区进行一次模拟自动启动试验，如有不合格项目，则应对相关防护区进行一次模拟喷气试验。

2.5灭火装置必须始终保持良好的工作状态。灭火装置发生任何故障或损坏必须及时修复，并作详细记录。

2.6灭火装置使用( 排放)后应委托生产厂或经过培训取得专业安装资格的消防工程单位进行维修。

3.人员培训

（1）用户应对所有可能要担任检查、使用和维护该系统的人员进行严格全面的培训。

（2）用户在维护、检查及人员的培训方面，本公司负责提供技术服务。必要时可来人来函与本公司联系。

三、常见问题

1、储存装置或电磁驱动装置的压力表无压力显示?

(1) 检查储存装置的压力表开关是否已打开。(2)若压力表开关已打开但压力表还是无压力显示，可能是压力表已损坏。更换压力表的方法:关紧压力表开关，卸下压力表，换上同型号压力表，打开压力表开关。(3)若换上完好的压力表后打开压力表开关仍无压力显示，可能是增压气已泄漏，请尽快补压，或致电我公司咨询。

2、系统投入使用时是否要把容器阀上的安全档片卸下?容器阀上装有的安全档片是为防止运输、安装、调试过程中因碰撞、震动等使闸刀误动作而设。系统投入使用前，需松开电磁铁上的螺栓、抽出档片，再紧固电磁铁，否则电磁阀不能打开。

3、电磁铁和压力信号器的接线极性?电磁阀和压力信号器的两条引线不分极性。
