适用于可能发生电气火灾、固体表面火灾、液体火灾、能切断气源的气体火灾等的场所。用于配接七氟丙烷灭火装置FM200，惰性气体灭火装置IG541，S型气溶胶灭火装置，高低压二氧化碳灭火装置等。

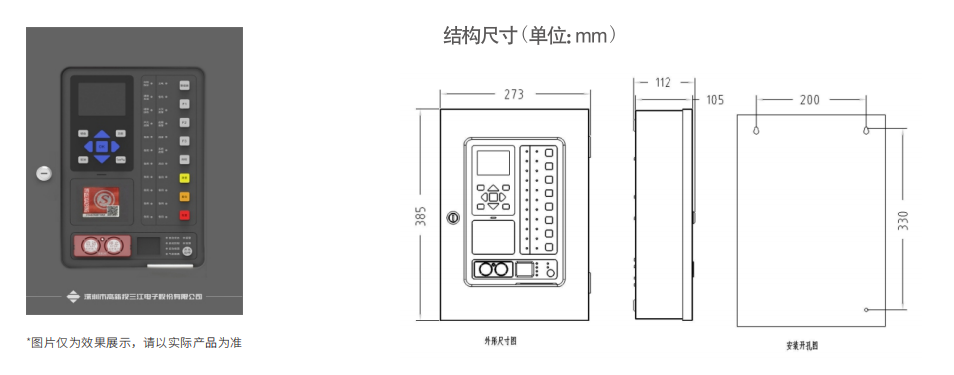

产品名称：气体灭火控制器（单区）   型号：JB-QBL-QM220

 产品特性：

1. 无极性专利二总线通讯技术，系统支持二线制和四线制应用，施工布线简单方便。

2. 彩色液晶屏，桌面式界面设计，信息以汉字方式直观显示，操作简单。

3. 具有1个气体灭火控制区，电磁阀输出电流可达8A@DC24V。

4. 支持主机现场操作、PCSet数据导入导出，支持手机互联和无线操作，利于现场调试。

5. 可使用U盘进行数据备份和恢复。

6. 自带编码器功能，出厂自带默认联动关系，使用更为便捷。

7. 配置有故障输出、火警输出和喷洒输出，故障输出和火警输出可设置成常开或常闭。

8. 可选CAN、RS-485或以太网联网功能，实现对火警、故障等信息的组网传输和操作。

9. 兼容A系列的火灾探测器和模块，且可与A系列控制器进行联网，上传信号及接受控制器下发的复位命令。

10. ESD静电防护等级8000V，抗干扰能力更强，专用防雷技术，减少或避免雷击造成的设备损坏。

技术参数：

• 工作环境	温度:-10℃~+55℃，环境湿度<95%(40℃±2℃无凝露)
  工作电压	AC220V±20%/50HZ
  接线方式	无极性二线制
  回路长度	报警信号二总线≤1000米
  输出触点容量	DC24V110A
  电磁阀最大驱动电流	8A@DC24V
  打印机	专用微型打印机(标配)
  安装方式	壁挂式
  执行标准	GB 4717-2005《火灾报警控制器》GB 16806-2006《消防联动控制系统》

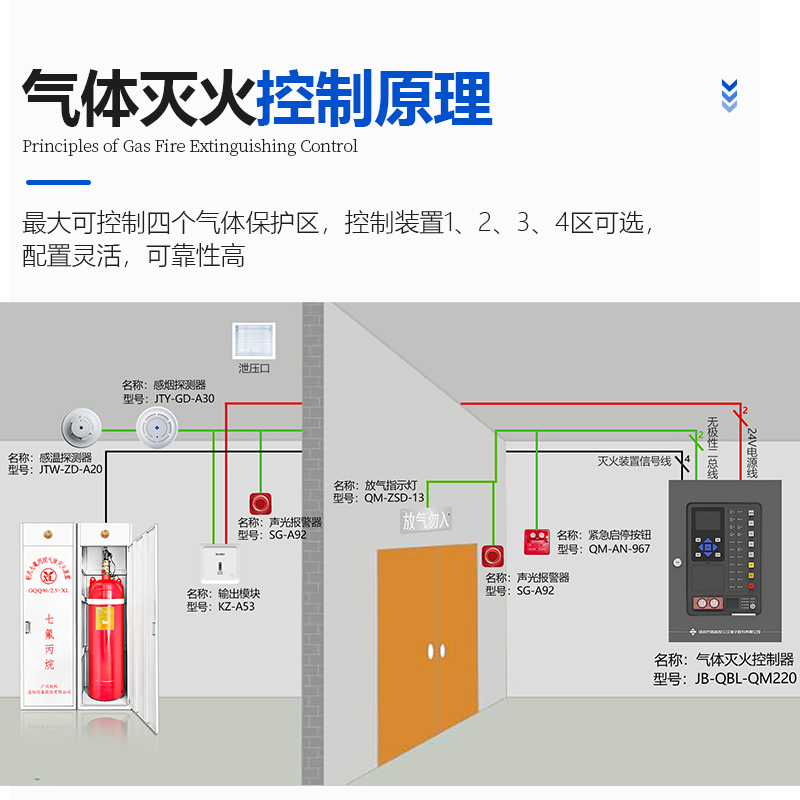

气体灭火控制原理：

最大可控制四个气体保护区，控制装置1、2、3、4区可选配置灵活，可靠性高

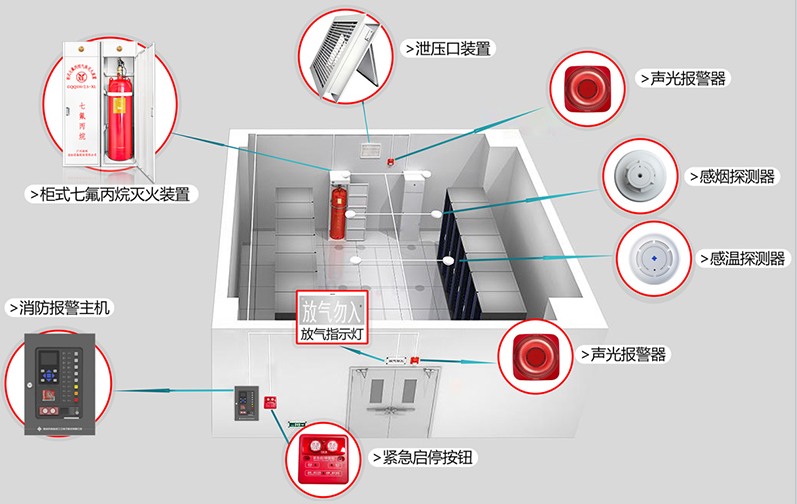

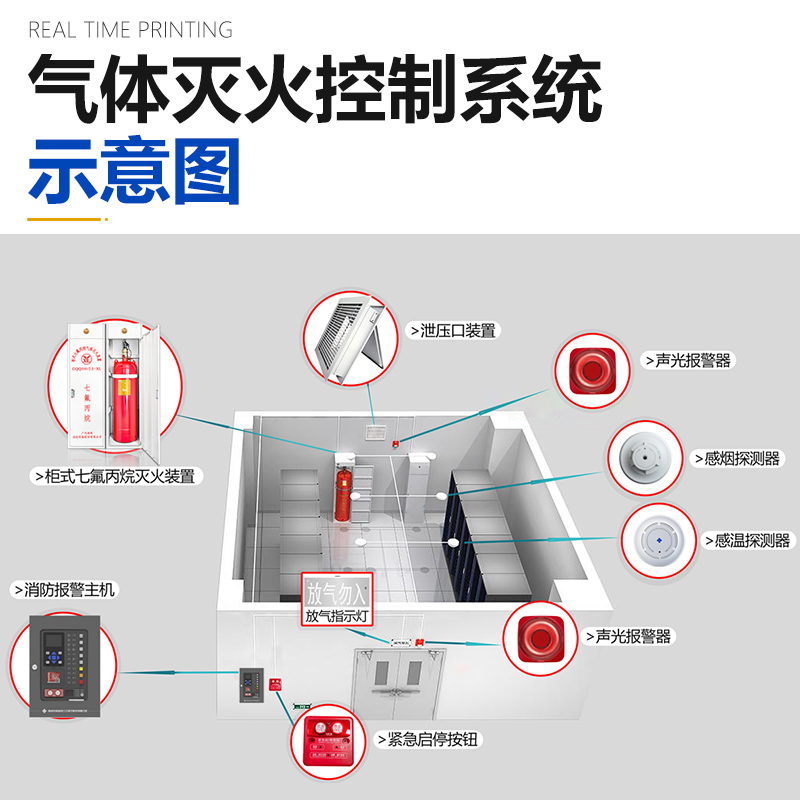

  柜式气体灭火控制系统示意图：
