前言

在世界文明史上，人类对火的利用和对火灾的抗争从未停息过。

中国古代思想家倡导的“居安思危”、“以思患而预防之”的思想，体现了强烈的防患意识。

但随着工业化、城市化、市场化进程的加快，公共消防安全不确定和非传统性因素日益增多，火灾几率和风险不断增加，消防灭火而临严峻的挑战。

火对人类是有用的，但火灾是有害的;火灾必须从着火条件来分析并加以防范。其着火的三要素-可燃物、温度、氧气。

按火灾的类型来分:火灾分A、B、C、D、E、F类火灾;

A类火灾-可燃固体类火灾; B类火灾-可燃液体类火灾; C类火灾-可燃气体类火灾; D类火灾-钾、钠、镁等活泼金属类火灾; E类火灾-电气类火灾(5KV以下) ; F类火灾指烹饪器具内的烹饪物(如动植物油脂)火灾。

当今消防灭火，预防为主，防患于未然。预防当以超细干粉灭火装置为最佳，当火灾初期温感、烟感感应到火灾要发生，自动系统就自动引发干粉灭火装置灭火，以绝后患。

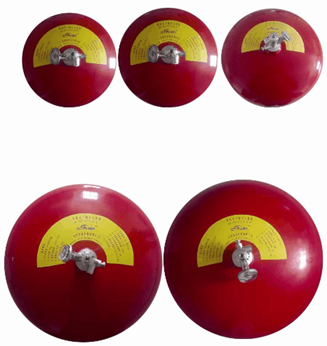

产品图片

目录
 前言.........................................................1

目录.........................................................4
   1贮压悬挂式超细干粉灭火装置简介..............................5

2贮压悬挂式超细干粉灭火装置结构及工作理......................5

3贮压悬挂式超细干粉灭火装置技术性能要........................6

4贮压悬挂式超细干粉灭火装置系列产品特........................7

5贮压悬挂 式超细干粉灭火装置示意图..........................7

6贮压悬挂式超细干粉灭火装置操作程............................8

7贮压悬挂式超细干粉灭火装置安装使用维护及注意事项............9
8贮压悬挂式超细干粉灭火装置售后服............................11

——————————————————————————————————————————————————————————————————————————————————

1、贮压悬挂式超细干粉灭火装置简介

本产品说明书介绍了FZX-ACT10 (2;4;6;8) /1.2-GT型贮压悬挂式超细干粉灭火装置(以下简称灭火装置)。灭火装置能迅速扑灭A、B、C火灾和带电电气火灾(35KV以下)。

灭火装置悬挂固定安装在被保护空间，如新建、扩建、改建的工业厂房、仓库、变电室、电缆沟、变压器室和石化设施等。

该装置属固定悬挂式灭火装置，不含有害物质，灭火介质采用优质ABC超细干粉灭火剂。灭火装置采用电启动，启动电压DC24V，启动电流≥0. 5A , 灭火装置的启动可采用手动紧急启动，也可以与火灾报警灭火系统对接实现自动启动。

灭火装置的生产和检测依据标准GA602-2013《干粉灭火装置》。
2、贮压悬挂式超细干粉灭火装置结构及工作原理

（1）贮压悬挂式超细干粉灭火装置组成灭火装置由钢制外壳、感温玻璃球、吊环或固定吊架、ABC超细干粉灭火剂等组成。

（2）贮压悬挂式超细干粉灭火装置工作原理:

火灾发生时灭火装置的感温玻璃球受热膨胀破碎，超细干粉在驱动压力1.2MPa高纯氮气的作用下充分混合形成气粉混合物喷出，雾粉与火焰接触，在化学和物理的作用下扑灭火灾。超细干粉具有对有焰燃烧的化学抑制作用;对无焰燃烧的窒息作用;对热辐射的遮隔、冷却作用。超细干粉粒径小(15μm以下)、流动性好、能在空气中悬浮一定时间，因此既可以在非封闭空间实现局部灭火，又可以在封闭空间实现全淹没灭火。
3.贮压悬挂式超细干粉灭火装置技术性能要求

表3-1灭火装置技术性能要求

4.贮压悬挂式超细干粉灭火装置系列产品特点:

(1)贮压悬挂式超细干粉灭火装置造型美观，FZX-ACT2 (4/6/8/10)/1.2-GT型贮压悬挂式超细干粉灭火装置系列产品考虑了美学、热学、动力学等多种设计因素，生产研发出的灭火装置既安全高效又时尚大方。

(2)贮压悬挂式超细干粉灭火装置安装简便，只需将:灭火装置悬挂于被保护物上方即可。
5.贮压悬挂式超细干粉灭火装置示意图超细干粉灭火装置如下图所示。

 灭火装置的外型

6.贮压悬挂式超细干粉灭火装置操作程序

该装置的操作简单可靠，有手动、系统联动、温控启动三种控制方式。
(1)手动启动

当防护区发生火灾时，按下每个防护区的专用于动紧急启动按钮后，输入输出模块接通启动模块，启动模块进入延时阶段(0-30秒可调) ，此阶段用于警示或疏散人员(声光报警器、喷洒指示灯等设备动作)，延时结束，灭火装置启动装置接通电源，灭火装置玻璃泡受热膨胀破裂，开启喷头喷洒灭火剂扑灭火情;在此延时过程中亦可按紧急停止按钮取消启动执行，如果遇紧急情况也可不待延时结束强行按下强启按钮提前启动扑灭火情。
(2)系统联动

当火灾报警控制器接收到火灾确认信号后，声光报警器、防排烟设备联动启动，延时至设定的时间后灭火装置启动装置接通电源，灭火装置玻璃泡受热膨胀破裂，开启喷头喷洒灭火剂扑灭火情;信号反馈模块反馈灭火剂喷放信号，本防护区喷放指示灯亮。在此延时过程中亦可按紧急停止钮取消启动执行;如果遇紧急情况也可不待延时结束强行按下强启按钮提前启动灭火装置灭火。
(3)温控启动

当保护空间的温度上升到玻璃球的动作温度,玻璃球内感温液体膨胀，玻璃球破碎，开启喷头喷放灭火剂灭火。
(4)热敏线启动

当保护物温度达到热敏线温度时(170C -200C自燃)，热敏线引燃，玻璃球内感温液体膨胀，玻璃球破碎，开启喷头喷放灭火剂灭火。
7.贮压悬挂式超细干粉灭火装置安装使用维护及注意事项

(1)贮压悬挂式超细干粉灭火装置安装使用说明

A.产品运输、搬运、保管严禁跌落和野蛮装卸。

B.灭火装置在通电状态下不能进行检修工作,系统如需检修,装置线必须断开装置的启动线处于短路状态。

C.检查灭火装置电启动的安全电流不得大于150mA。

D.未经生产厂代表的允许禁止进行任何试验。

E.检查包装箱内部供货组件是否完整。

F.检查装置引线是否短接。

(2)贮压悬挂式超细干粉灭火装置安装方式

a)吊环安装:将1个带钩的膨胀螺钉(M12)固定在保护区上方的混凝预制板上、再将装箱中吊环拧紧在灭火装置上部，吊环钩在膨胀螺钉弯钩处，插上定位销。启动模块可以挂在就近的墙壁或天花板上，如图1所示。

b) 固定支架安装:用2个膨胀螺钉(M10* 50)将固定支果固定在保护区上方的混凝预制板上,将灭火装置上部吊环座旋入固定板下方的螺杆(M12*25) ，深度不小于15mm，装置安装应牢固，不得松动。启动模块可以安装在固定支架上。如图2所示。

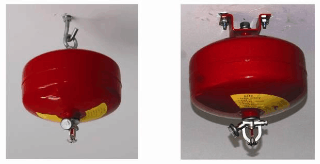

   图1吊环安装        图2固定支架安装
(3)贮压悬挂式超细干粉灭火装置维护说明

A.灭火装置外壳需根据环境状况定期清除灰尘和赃物，发现损伤应及时更换。

B.超细干粉在使用有效期内，不需要对超细干粉进行质量检查。

C.按照国家灭火装置有关规定维护，灭火装置使用有效期十年。
(4)贮压悬挂式超细干粉灭火装置注意事项:

A.如外壳有压痕和损坏处，必须更换火火装置。

B.灭火装置外壳需定期清除灰尘和赃物。

C.玻璃球电启动器技术指标:

启动电压:≤DC24V ;

启动电流:≥500mA;

最大安全电流: 150mA; ≤5min

引线长度: 20土5mm

D.热敏线技术指标:

外观:包覆均匀，不允许有外包覆层破损和明显油污尺寸:热敏线直径: 2.5mm-3.0mm

塑料层厚: 0.1mm-0.15mm

燃速: 5-10s/m

感温性能: 170C -200C的温度下白燃

燃烧性能:燃烧稳定可靠，不允许有断火现象高低温性能:在- 40C _90C的环境下能正常使用抗水性能:浸水24h作用可靠
